[Equipments] Polyga Carbon XL

이번 포스팅은 3D디지털 자산의 획득 및 역설계 및 설계 검증에 활용되는 정밀형 광학식 3D스캐너 Polyga의 높은 정확성/초고속 스캐닝속도/자동화된 스캐닝/고해상도 컬러 텍스처까지 취득이 가능한 3D스캐너 제품 중, 대상체의 크기와 상관없이 FOV(화각)을 자유롭게 변경하여 하나의 3D스캐너로 모든 대상체의 크기를 3D스캐닝할 수 있은 제품, Polyga Carbon 시리즈를 집중 소개합니다.

​

1. 화각(FOV)을 변경할 수 있어, 작거나 큰 대상체를 모두 정밀하게 스캐닝하는, Polyga Carbon XL

Polyga Carbon은 알약크기의 제품부터 자동차 범퍼와 같은 크기까지 모두 고정밀 3D스캐닝이 가능합니다

사진1. FOV를 변경할 수 있는 초정밀 3D스캐너 Polyga Carbon XL



사진2. 전 Polyga HDI Advance모델의 최신 업그레이드 모델 ▶ Polyga Carbon XL



Polyga Carbon XL은 기존 Polyga의 플래그쉽 3D스캐너였던 Polyga Advance RX시리즈의 뒤를 잇는 최신형 3D스캐너입니다. Polyga Advance RX시리즈와 동일하게, 하나의 광학식 3D스캐너로 알약 만한 크기의 대상체부터 자동차 범퍼와 같은 큰 대상체를 모두 스캐닝 할 수 있도록 FOV(3D스캐너가 관찰 가능한 시야각)를 자유롭게 변경할 수 있습니다.

​

Polyga Carbon XL은 슬라이딩 카메라 마운트 시스템으로 카메라의 위치를 자유롭게 변경이 가능합니다

​

500만 화소의 고해상도 카메라가 설치된 마운트 프레임은 장착된 2대의 카메라의 위치를 좁게 혹은 넓게 조정할 수 있도록 특수 제작되었습니다. 2대의 카메라의 위치를 가장 좁게 위치하면 최소 70mm의 대각선 길이의 화각인 FOV로 세팅이 가능하며 소형 알약과 같은 크기의 대상체를 +-0.025mm의 정확도로 스캐닝 할 수 있습니다. 2대의 카메라의 위치를 가장 넓게 세팅하면 최대 800mm의 대각선 길이의 FOV로 세팅할 수 있으며 자동차 외관과 같은 대형 대상체도 최대 0.07mm의 오차 정확도로 스캐닝합니다.

​

Polyga CarbonXL로 스캐닝할 수 있는 다양한 크기의 대상체



Polyga Carbon XL은 강한 밝기(루멘)의 DLP 광원으로 패턴빔을 조사하여 더 멀리 그리고 더 어두운 물체를 쉽게 스캔하여 더 선명하고 높은 품질의 데이터를 취득하는데요, 5백만화소의 고해상도 카메라는 스캔 당 최대 490만 포인트의 점군의 데이터와 고해상도 컬러 텍스처 데이터를 취득하여 국내 문화재의 디지털 보존 작업과 같은 어플리케이션에 전문으로 활용됩니다.

​

단 하나의 3D스캐너로 소형 대상체부터 대형 대상체까지 모두 정밀하게 3D스캐닝 데이터를 취득하고자 한다면 Polyga Carbon XL을 선택할 수 있습니다.



[Polyga Carbon XL 3D스캐너로 스캐닝한 데이터 예시]

사진2. Polyga Carbon XL로 스캐닝한 자동차 휠 범퍼

사진3. Polyga Carbon으로 스캐닝한 자동차 사이드 미러

​

2. Polyga 3D스캐너의 핵심 운영 소프트웨어, FlexScan3D

FlexScan3D는 Polyga 3D스캐너 전체 라인업을 구동하는 핵심 3D스캐닝 소프트웨어입니다

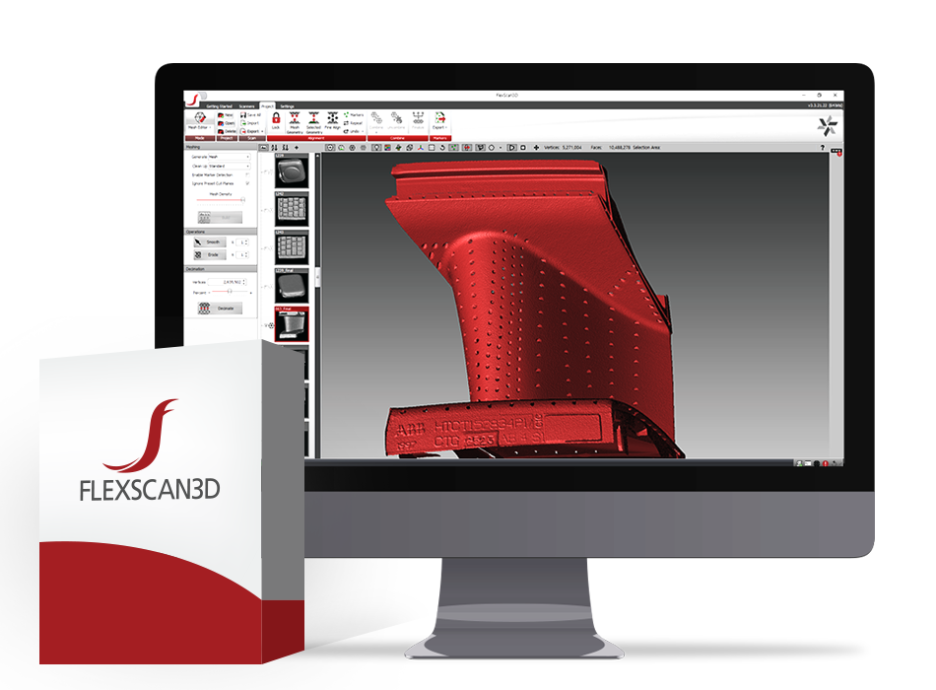

사진11. Polyga 3D스캐너를 구동하는 핵심 3D스캐닝 소프트웨어, FlexScan3D



FlexScan3D는 Polyga 3D스캐너의 모든 라인업을 구동하는 핵심 스캐닝 소프트웨어로서 스캐닝 옵션제어, 데이터 정합, 후처리, 간단 치수측정 및 비교가 가능한 강력한 3D스캐닝 소프트웨어입니다.

​

소프트웨어 개발자 출신인 Polyga의 창업자, Thomas Tong이 개발한 전문 3D스캐닝 소프트웨어로서 2006년부터 현재까지 꾸준한 업데이트가 이루어져 왔습니다. 대상체의 움직임을 감지하고 자동 스캐닝하는 Live Scan기능부터 스캔 데이터 정합 시 형상(Geometry) 정보만으로 쉽고 빠르게 정합(Alignment)하는 기능을 갖추어 3D스캐너 입문자도 쉽고 빠르게 광학식 3D스캐너를 운용할 수 있습니다.
