이번 포스팅은 3D디지털 자산의 획득 및 역설계 및 설계 검증에 활용되는 정밀형 광학식 3D스캐너 Polyga의 높은 정확성/초고속 스캐닝속도/자동화된 스캐닝/고해상도 컬러 텍스처까지 취득이 가능한 3D스캐너 제품 중, 스캐닝 가능한 대상체의 크기에 따라 선택하여 사용할 수 있는 고정된 FOV를 갖춘 플러그앤플레이 방식의 Polyga Compact 시리즈를 집중 소개합니다.
Polyga의 정밀형 광학식 3D스캐너는 구조광 방식을 활용합니다. 블루LED 혹은 DLP 프로젝터를 사용해 대상체에 구조광을 투사하고 고해상도의 산업용 CCD카메라로 촬영한 후 패턴광의 굴곡을 파악해 형상을 점군의 3D데이터로 수집하는 방식입니다.
총 3가지 시리즈로 분류되는 Polyga의 광학식 3D스캐너 라인업은 2006년부터 오랜 기간 업데이트되며 성능이 개선된 FlexScan3D와 함께 한층 더 자동화된 3D스캐닝이 기능해졌습니다. Polyga는 광학식 3D스캐너를 누구나 사용하기 편리하고 쉽게 만들어 합리적인 가격에 제공하는 것을 목표로 하는 캐나다의 3D스캐너 제조사이죠. 특히 Polyga의 광학식 3D스캐너는 고해상도의 3D데이터와 컬러 텍스처 데이터를 함께 취득하고자 하는 사용자에게 이상적인 3D스캐너입니다.
1. 플러그앤플레이 방식, 스캔 대상체의 크기에 따라 선택 가능한 5가지 모델의 'Polyga Compact 시리즈'

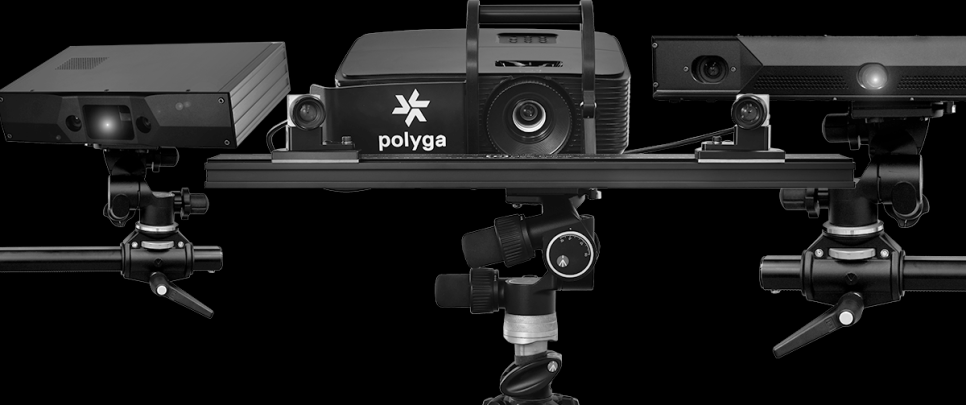

Polyga Compact C504 / Polyga Compact S1 / Polyga Compact L6 / Polyga Compact C210 & C506
Polyga Compact 시리즈는 고정된 화각(FOV:Field of View)으로 대상체의 크기에 따라 골라 사용할 수 있는 5가지 모델의 라인업을 갖춘 정밀형 광학식 3D스캐너입니다. 볼트, 알약과 같은 1.5 cm 크기의 극소형 대상체를 정밀하게 스캐닝할 수 있는 모델부터 자동차 범퍼와 같이 1m 크기의 대상체를 고해상도로 스캐닝할 수 있는 모델까지 총 5가지 모델이 제공됩니다. 공장 출고 시부터 고정된 카메라가 정밀하게 칼리브레이션 되어 사용자가 임의의 세팅을 따로 진행할 필요가 없는 플러그앤플레이 타입의 3D스캐너입니다.
① Polyga Compact C504, 초소형 대상체 3D스캐닝용 마크로 3D스캐너
Polyga Compact 시리즈 중 가장 작은 화각(FOV)를 갖춘 ‘Polyga Compact C504’ 모델은 0.5~3cm크기의 극소형 대상체를 위한 마크로 3D스캐너로서 드릴비트, 나사, 동전, 쌀알 혹은 씨앗과 같은 크기의 대상체를 최고 스캔 당 5백만 포인트의 데이터로 취득합니다. 최고 +-0.012mm의 매우 높은 정확도와 스캔 당 0.166초의 스캐닝 속도로 극소형 대상체를 고해상도의 3D데이터로 생성하는데 활용된답니다.
② Polyga Compact S1, 중소형 대상체 3D스캐닝용 초정밀 광학식 3D스캐너

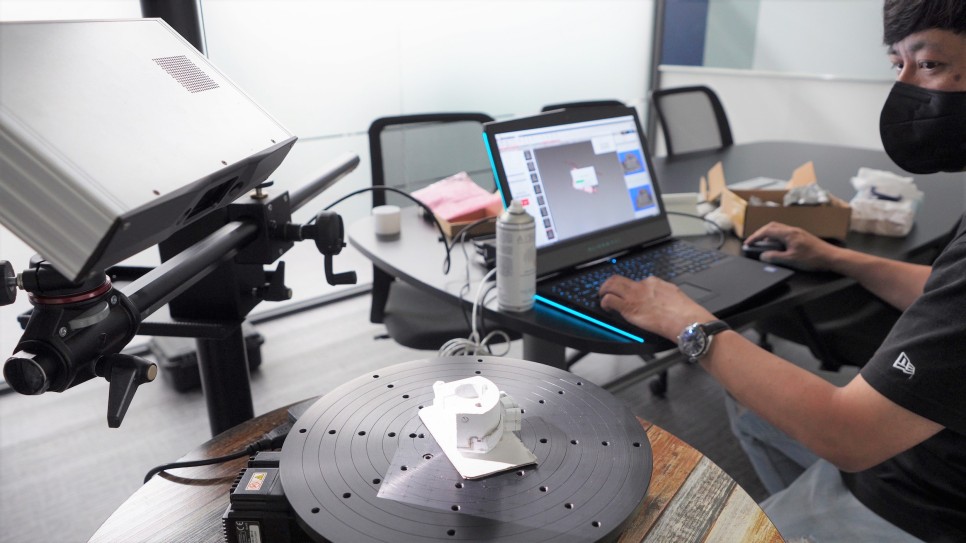

‘Polyga Compact S1’은 소형 기계부품, 조형물, 치아모델과 같은 5~30cm 크기의 대상체를 스캔 당 120만 포인트의 고해상도로 취득하는 광학식 3D스캐너입니다. 고해상도의 컬러 텍스처 데이터를 함께 취득하며 최고 +0.04mm의 정확도와 스캔 당 0.5초의 스캐닝 속도로 스캐닝합니다. 전용 FlexScan3D 소프트웨어의 Live Scan 기능은 스캐닝 중 사용자가 대상체를 이동하면 이를 카메라가 인식하고 자동으로 스캐닝합니다. 또한 전용 턴테이블과 함께 원클릭으로 대상체를 360도 스캐닝하고 데이터를 정합하여 자동화된 스캐닝이 가능하답니다.
③ Polyga Compact L6, 중대형 대상체 3D스캐닝용 초정밀 광학식 3D스캐너
‘Polyga Compact L6’는 자동차 범퍼, 대형부품, 인체부위, 흉상, 얼굴, 중대형 조형물 및 문화재 등 30~100cm 크기의 대상체를 3백만화소의 카메라로 고해상도 컬러 텍스처 데이터를 포함하여 최고 +-0.05~0.08mm의 정확도로 스캐닝하는 광학식 3D스캐너입니다. 스캔 당 1.2초의 스캐닝 속도로 중대형 대상체를 컷당 600만개의 폴리곤 데이터를 생성하여 매우 세밀한 디테일도 놓치지 않고 스캐닝 할 수 있습니다.
기계설계 파트의 스캐닝 용도로도 활용되지만 인체 얼굴 및 흉상과 조형물 스캔에 더욱 많이 활용되는 이유는 컬러 텍스처를 스캐닝 할 수 있으며, 얼굴의 주름과 눈꺼풀 등의 미세한 부분도 정밀하게 3D스캐닝 할 수 있어 VR/AR/엔터테인먼트/3D프린팅 분야의 데이터 취득에 적극 활용됩니다. 또한 컬러 데이터가 필요한 문화재 분야와 조형물의 3D스캐닝에 활용이 두드러지는 범용 3D스캐너랍니다.
④ 5백만화소의 중소형 대상체 전용, 초정밀 산업용 3D스캐너 Polyga Compact C506
산업용 환경에서 사용하기 적합한 IP67 등급의 밀폐된 외관으로 방진과 방수기능 가진 ‘Polyga Compact C506’은 5백만화소의 산업용 CCD카메라가 장착된 고정밀 3D스캐너로서 소형 터빈 블레이드, PCB보드, 신발 및 기타 기계부품과 같은 중소형 대상체를 초정밀 3D스캐닝하는 광학식 3D스캐너입니다.
Polyga Compact C506은 3~10cm 되는 소형 대상체의 매우 정밀한 3D스캐닝 작업이 필요할 시 활용합니다. 최고 0.012mm의 매우 높은 오차정확도와 컷당 0.3초의 초고속 3D스캐닝 속도는 소형 대상체의 세부 디테일을 모두 3D데이터로 사실적으로 생성합니다. (※다만, 해당 모델은 컬러 텍스처 취득은 불가한 모델입니다.) 최근 고고학 분야에서 발굴된 소형 뼈조각을 정밀 스캐닝하는데, Polyga Compact C506이 활용되었습니다.
2. Polyga 3D스캐너의 핵심 운영 소프트웨어, FlexScan3D
FlexScan3D는 Polyga 3D스캐너 전체 라인업을 구동하는 핵심 3D스캐닝 소프트웨어입니다

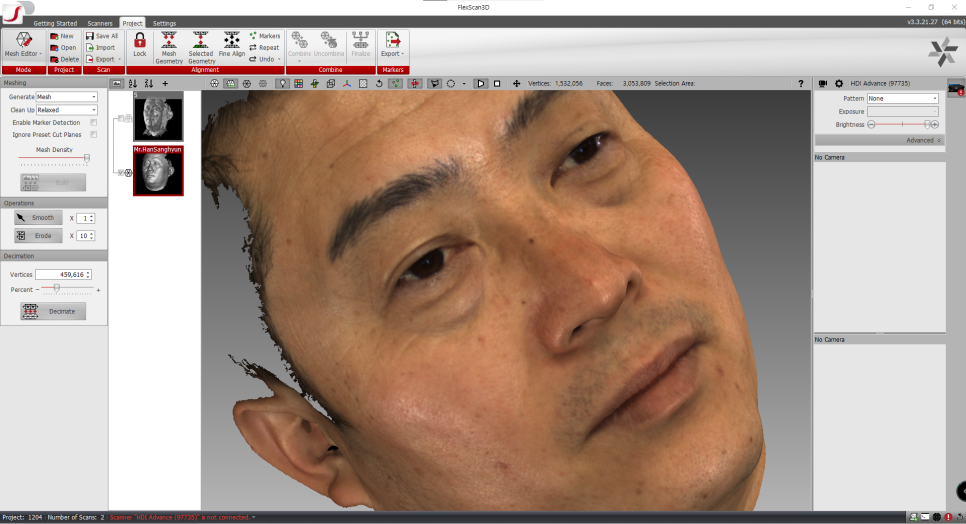

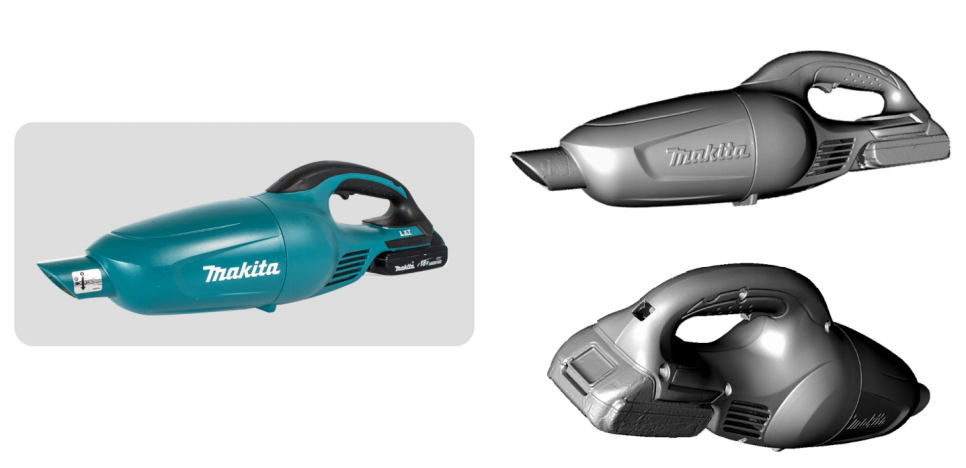

FlexScan3D는 Polyga 3D스캐너의 모든 라인업을 구동하는 핵심 스캐닝 소프트웨어로서 스캐닝 옵션제어, 데이터 정합, 후처리, 간단 치수측정 및 비교가 가능한 강력한 3D스캐닝 소프트웨어입니다.
소프트웨어 개발자 출신인 Polyga의 창업자, Thomas Tong이 개발한 전문 3D스캐닝 소프트웨어로서 2006년부터 현재까지 꾸준한 업데이트가 이루어져 왔습니다. 대상체의 움직임을 감지하고 자동 스캐닝하는 Live Scan기능부터 스캔 데이터 정합 시 형상(Geometry) 정보만으로 쉽고 빠르게 정합(Alignment)하는 기능을 갖추어 3D스캐너 입문자도 쉽고 빠르게 광학식 3D스캐너를 운용할 수 있습니다.
