오늘은 캐나다 Polyga의 3D스캐너 중 화각(FOV : Field of View)를 자유롭게 변경하여 알약과 같은 극소형의 대상을 3D스캐닝 할 수 있으면서도, 자동차 범퍼 혹은 본네트 등의 대형 대상체도 스캐닝이 가능한 광학식 3D스캐너의 사례를 공유 드립니다. 바로 Polyga Carbon 3D스캐너의 사례입니다.



Polyga Carbon 3D스캐너 (폴리가 카본 3D스캐너)

FOV를 변경하여 소형부터 대형 대상체까지 모두 스캐닝이 가능한 광학식 3D스캐너



<Polyga Carbon: 2021년 새롭게 외관이 바뀐, 수명이 긴 LED 프로젝터를 탑재한 3D 스캐너 (3백만 화소 카메라)>

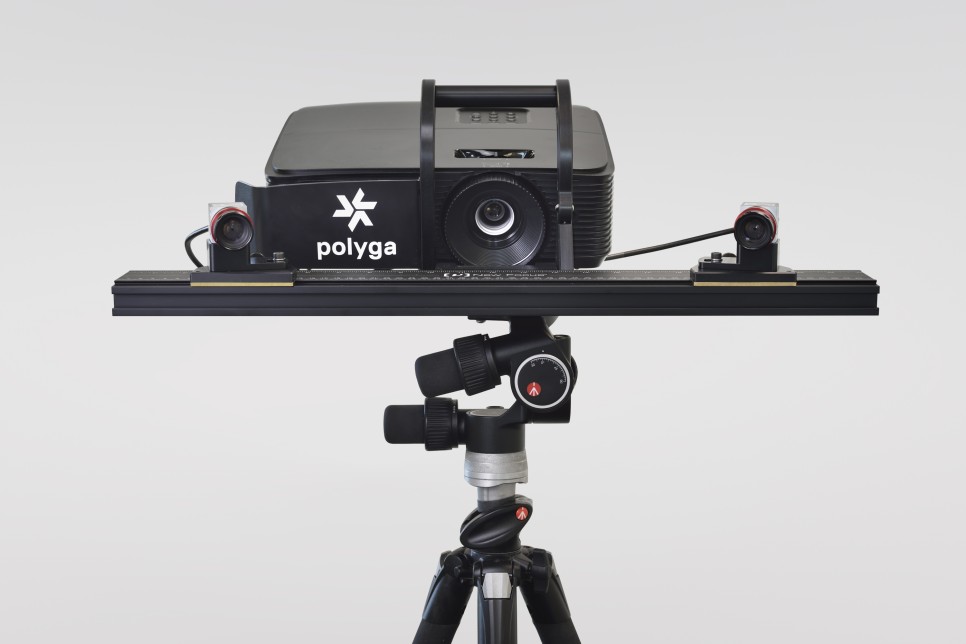

<Polyga Carbon XL: 강력한 DLP 프로젝터, 자유로운 FOV 변경이 가능한 3D 스캐너 (5백만 화소 카메라))



3D스캐너 중 높은 정확도를 가지면서도 중저가의 가격으로 전세계에서 판매되고 있는 광학식 3D스캐너 Polyga 제품은 총 3가지의 제품군으로 나나뉩니다.

​

▶ Polyga Carbon 시리즈 : FOV를 변경할 수 있는 초정밀 광학식 3D스캐너

▶ Polyga Compact 시리즈 : 고정된 FOV로 '플러그앤플레이'가 가능한 컴팩트한 광학식 3D스캐너

▶ Polyga H 시리즈 : 정밀형 광학식 핸드헬드 3D스캐너 (하이브리드 형으로 핸드헬드 + 고정식 가능)



<총 3가지의 Polyga 3D 스캐너 라인업과 강력한 전용 FlexScan3D 스캐닝 소프트웨어>



그 중 오늘은 Polyga Carbon 시리즈(Polyga Advance시리즈와 동일 제품군이며 이름이 바뀐 최신제품)의 사례를 살펴보겠습니다. Polyga Carbon 시리즈는 최고 3백만화소의 카메라가 탑재된 Polyga Carbon과 5백만화소의 카메라를 탑재한 Polyga Carbon XL 2가지 모델의 라인업을 가지고 있습니다.

​

대상체의 크기에 따라 카메라의 위치를 조절하는 방식으로 FOV를 마음껏 변경하여 스캔할 수 있는 색상 정보를 담고 있는 컬러 텍스쳐 데이터와 함께 최고 0.025mm의 정확도로 스캐닝할 수 있는 3D스캐닝 시스템입니다. 약 5,000만원 아래의 가격으로 산업용 역설계를 위한 3D스캐너 혹은 문화재와 조형예술 분야의 컬러와 고품질 메쉬 데이터를 생성하는데 활용됩니다.



Polyga사의 3D스캐너는 가격은 중저가이지만 성능은 하이엔드 급의 3D스캐너로 전세계에 알려져 있습니다. 전용 S/W인 FlexScan3D는 3D스캐닝을 위한 고성능 소프트웨어로 3D스캐닝 후 정합/후처리/구멍메꾸기/텍스처입히기/좌표지정하기/치수검증/메쉬와메쉬데이터 비교분석 등 강력한 기능을 가지고 있어 전세계에 많은 유저를 보유하고 있답니다.

​

Polyga 3D스캐너는 1초 아래의 놀라울 정도로 빠른 스캐닝 속도와 세세한 데테일도 잡아내는 고품질의 메쉬 데이터를 획득할 수 있는 초정밀형 광학식 3D스캐너랍니다.



<전세계 3D 스캐너 시장에서의 Polyga 3D 스캐너의 포지셔닝>



국내에도 역설계 혹은 치수검증 서비스를 진행하시는 서비스 업체들도 합리적인 가격의 강력한 3D스캐닝 시스템 덕분에 Polyga의 광학식 3D스캐너를 많이 활용합니다.

​

그럼, Polyga Advacne R5X(현재는 모델명이 Polyga Carbon XL로 변경되었습니다)의 알약 스캐닝 장면을 사진으로 확인해 볼까요?



Polyga Carbon XL 로 매우 작은 '알약'을 3D스캐닝한 사례

(고객사는 알약을 3D스캐닝하여 치수검증을 위해 활용)

아래 사진에 보이는 두대의 5백만화소의 산업용 CCD 카메라는 위치 변경이 가능합니다. 알약을 스캐닝하기 위해서 Polyga Carbon의 FOV(화면에 보이는 화각)을 가장 작게 변경하여 스캐닝 하였습니다.

​

작은 대상체를 찍을 경우에는 안쪽으로 2개의 카메라를 이동하고, 대형 대상체를 찍을 경우에는 2개의 카메라를 가장 바깥쪽으로 이동합니다. 이로서 고정된 카메라 시스템을 가지고 있는 타사의 광학식 3D스캐너 대비 한대의 3D스캐너로 소형 대상체이건 대형 대상체이건 모두 촬영할 수 있어 좋은 장점이 있습니다.

<가장 안쪽의 FOV로 변경하고 고정해 놓은 2대의 카메라를 장착한 Polyga Carbon XL의 모습>

<총 22kg의 무게까지 견딜 수 있는 전용 턴테이블을 활용 (Heavy Duty Rotary Table>

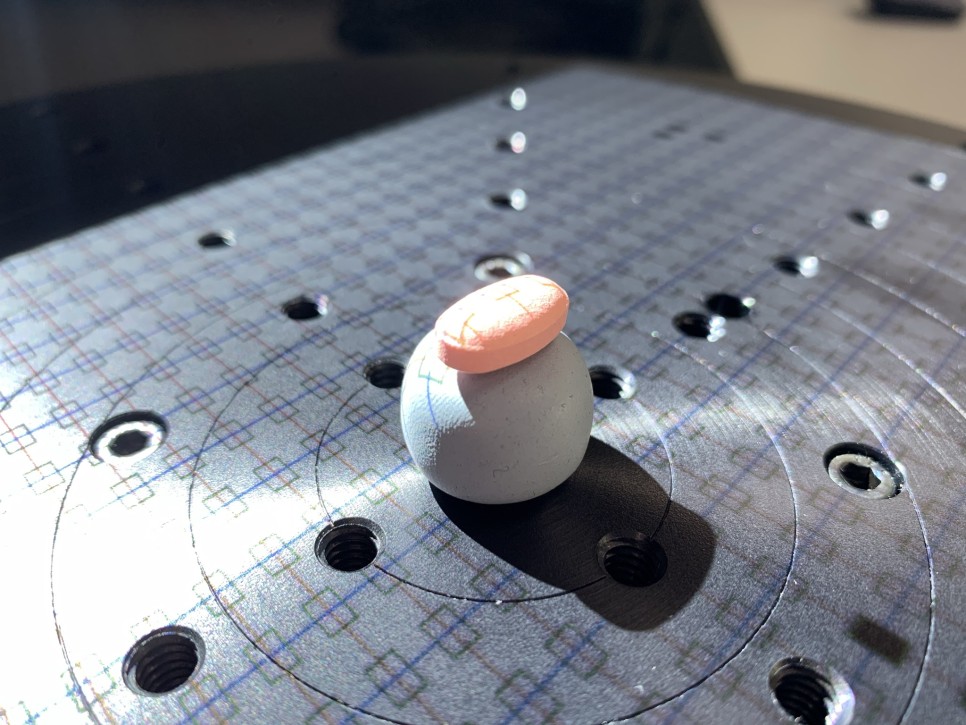

<알약은 고정된 상태로 두기 위해 찰흙 성분의 고형체 위에 놓여짐>

<Polyga Carbon XL의 DLP 프로젝터에서 조사되는 광 (초점 패턴)을 받는 알약

<알약을 3D 스캐닝 하면 아래 찰흙 고형체와 함께 스캐닝이 시작됩니다. 알약의 윗부분만 남기고 아래 찰흙 고형체를 지워줍니다.>

<알약을 고형체 위에 뒤집어 놓고 재차 3D 스캐닝을 진행 합니다. 뒤집기 전 / 뒤집은 후 추출한 데이터를 하나로 정합합니다.>

<알약의 앞뒤가 정합되면 최종 Global Alignment (최종 정합) 후 매쉬 데이터로 추출합니다.

<3D 스캔을 진행한 4개의 알약 실물 사진>

<직경이 0.7cm 정도 밖에 안되는 극소형 알약도 스캐닝이 가능합니다.>

<최고 0.025mm의 오차 정확도로 스캐닝이 되었으며, 알약의 금각으로 파인 글자도 모두 정확하게 3D 스캐닝 되었습니다.>

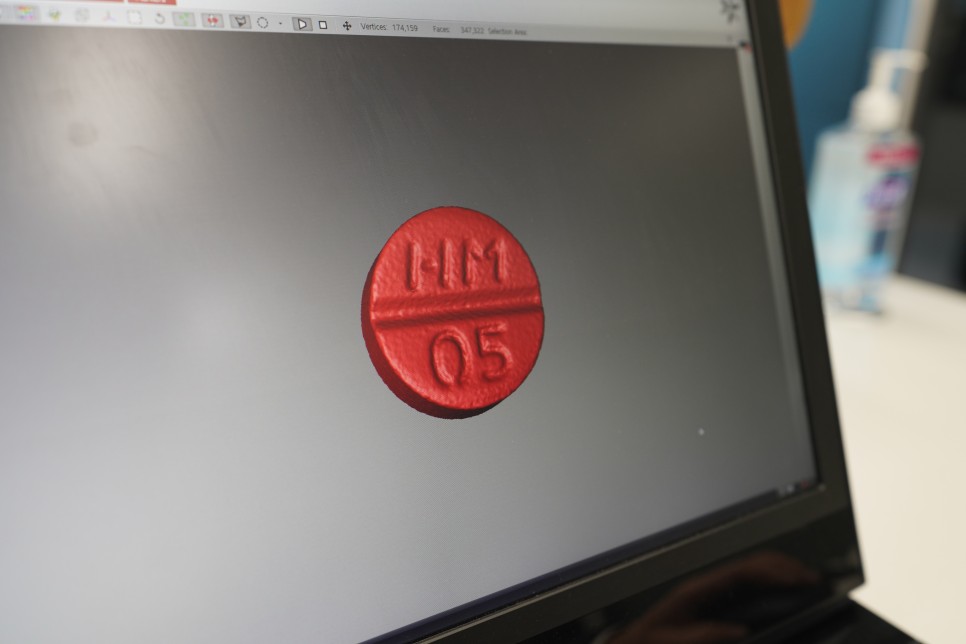

<1cm 직경을 가진 알약의 3D 스캐닝 데이터 (매쉬)의 모습



Polyga 3D스캐너는 전용 턴테이블(Heavy Duty Rotary Table)과 함께 자동화된 스캐닝이 가능합니다. 사용자는 3D스캐너와 대상체간의 거리를 맞추어 초점을 맞춘 상태로 턴테이블에 대상체를 올려 놓으면, 자동 회전 및 자동 정합 기능을 활용하여 원클릭으로 3D스캐닝이 자동 진행됩니다.

​

(※추가로, FlexScan의 강력한 소프트웨어는 Live Scan기능도 보유하여, 대상체가 움직이면 자동으로 이를 감지하고 3D스캐닝을 진행합니다. 이런 자동화 기능은 다른 3D스캐너에서 찾아볼 수 없는 큰 장점입니다.)





<3D 스캐닝이 완료된 4개의 알약 데이터>



Polyga Carbon XL로 3D스캐닝을 진행한 4개의 알약 데이터의 사진을 직접 클릭하여 확대해 보시기 바랍니다. 알약을 이렇게 디테일하게 3D스캐닝 할 수 있는 3D스캐너는 많지 않습니다.

​

Polyga Carbon XL을 보유하면 이렇게 아주 작은 알약 크기의 3D스캐닝부터 대형 자동차 범퍼 혹은 본네트, 문화재 동상 등 다양한 크기의 대상체를 매우 높은 정밀도와 고해상도로 3D스캐닝할 수 있답니다.

​
