디지털 트윈을 위한 3D 시각화 서비스
안녕하세요! 3D 스캔 및 모델링 서비스를 제공하는 3D 솔루션 프로바이더 ME.RROR 입니다. 👋
미러는 현재 다양한 산업과 분야에 걸쳐 3D 모델링 서비스를 제공하고 있습니다. 저희 서비스를 이용하는 고객들은 게임, 영상, 광고, 제조, 유통 등 다양한 산업 분야에 분포되어 있죠.
오늘은 그중에서도 디지털 트윈 프로젝트를 위한 3D 시각화 서비스에 대해 자세히 소개해드리려고 합니다. 이 서비스가 왜 중요한지, 그리고 어떻게 이루어지는 지에 대해 쉽게 설명해 드릴게요. 그리고 마지막엔 대략적인 비용도 안내해 드릴 예정이니 꼭 끝까지 읽어주세요! 😆
디지털 트윈이란?
글로벌 클라우드 서비스 제공업체인 아마존 웹 서비스(AWS)는 디지털 트윈을 아래와 같이 설명하고 있습니다.
디지털 트윈은 물리적 객체의 가상 모델입니다. 객체의 수명 주기에 걸쳐 지속되며 객체의 센서에서 전송된 실시간 데이터를 사용하여 동작을 시뮬레이션하고 작업을 모니터링합니다. 디지털 트윈은 공장 장비의 단일 부품부터 풍력 터빈 및 전체 도시와 같은 전체 설비에 이르기까지 실제 환경의 많은 항목을 복제할 수 있습니다. 디지털 트윈 기술을 사용하면 자산의 성능을 감독하고 잠재적 결함을 식별하며 정보를 바탕으로 유지 관리 및 수명 주기에 대한 결정을 내릴 수 있습니다.
출처: AWS 홈페이지
쉽게 말해, 현실에 있는 대상이나 시스템을 가상현실에 복제해 놓은 것이라고 할 수 있는데요. 여기에 현실의 데이터를 연결하면 가상의 환경에서 시뮬레이션을 해보거나 운영을 모니터링해 효율적으로 관리할 수 있도록 도와줄 수 있습니다.
디지털 트윈에서 3D 시각화 서비스의 중요성
3D 시각화는 디지털 트윈 프로젝트 성공에 꼭 필요한 요소라고 할 수 있습니다. 이 기술은 복잡한 데이터와 디자인을 누구나 쉽게 이해할 수 있는, 명확하고 시각적으로 매력적인 형태로 바꿔주기 때문이죠.
이러한 시각 자료로 프로젝트 관리자와 개발자는 보다 명확하고 신속한 의사 결정을 할 수 있습니다. 예를 들어, 새로운 제품이나 시스템의 프로토타입을 가상으로 구현해 볼 수 있고, 이를 통해 제품 디자인을 최적화하며, 잠재적인 문제를 미리 찾아서 고칠 수 있습니다.
3D 시각화는 이렇게 디지털 트윈과 연결되어 프로젝트의 디테일을 강화하고, 오류를 줄이며, 전체 프로젝트의 시간과 비용을 절약하는 데 정말 중요한 역할을 합니다. 그래서 정확하고 효과적인 3D 시각화 서비스를 제공하는 것이 모든 산업에서 프로젝트의 성공률을 높이는 데 큰 도움이 됩니다.
3D 시각화 과정
이제 저희의 3D 시각화 과정을 간략히 살펴보겠습니다. 미러의 3D 시각화 작업은 아래처럼 크게 네 단계로 구분할 수 있습니다:
3D 스캐닝 → 3D 모델링 → 텍스쳐링 → 배치 및 레이아웃(+엔진 작업)
1단계: 3D 스캐닝
현실의 장비나 건물을 가상 환경에서 동일하게 구현하기 위해 대상의 형태와 색상 정보를 취득하는 첫 단계입니다. 광대역 Lidar 스캔을 이용해 3D 공간상의 좌표값을 포함한 포인트 클라우드(Point Cloud)와 색 정보, 후반 작업에서 사용할 사진들을 촬영합니다.
미러는 광대역 Lidar, DSLR 카메라, 메타포트, 드론 등 다양한 장비를 활용하는데요. 고객과의 미팅을 통해 요구하는 그래픽 품질, 기간, 예산 등을 고려하여 가장 경제적이면서 효율적인 방법을 제안합니다.
이미 트윈 할 대상의 CAD 데이터 등 3D 데이터가 있을 경우, 이 단계는 생략할 수 있습니다.

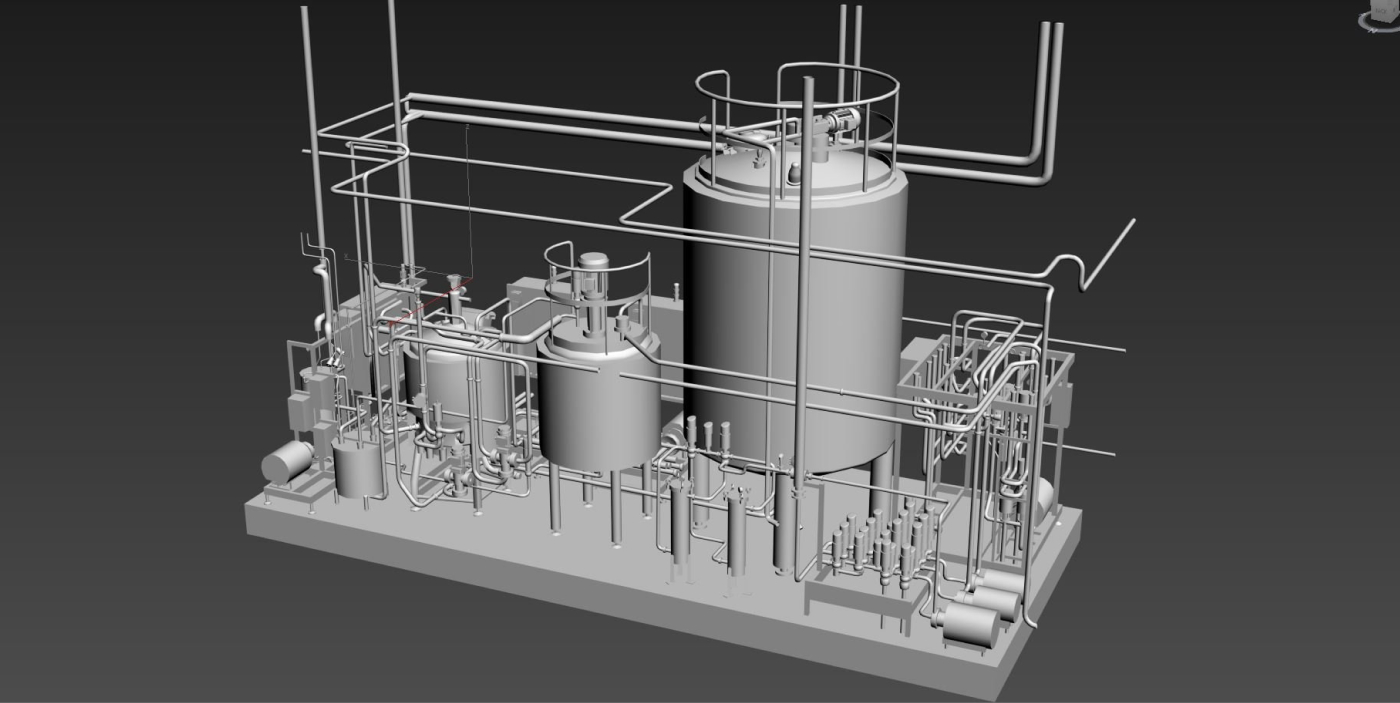

2단계: 3D 모델링
다음으로, 3D 스캔으로 얻은 데이터를 기반으로 3D 매쉬 데이터를 만드는 단계입니다. 스캔 데이터는 너무 무겁기 때문에 보통 바로 사용하기 어려운 경우가 많습니다. 그래서 이를 최적화하여 사용자가 원활하게 활용할 수 있도록 준비하는 과정이 필요한데요. 특히, 웹이나 모바일 환경에서 디지털 트윈 시스템을 사용하려면 이 과정은 필수적이라고 할 수 있습니다.
CAD 데이터가 이미 있는 경우에는 우선적으로 기존 데이터를 검토한 다음 필요에 따라 최적화 여부를 결정합니다.
💡 LOD (Level of Detail)
모든 프로젝트는 어느 정도까지 디테일을 구현할 지에 대한 퀄리티 기준이 필요하고, 이것을 LOD (Level of Detail)로 나타냅니다. 프로젝트에 따라 LOD 단계를 여러 개 설정하는 경우도 있습니다. 예를 들어, PC 애플리케이션용으로는 정교한 모델링을 사용하고 웹 상에서는 좀 더 간소화된 버전을 이용하는 방식이죠.
미러는 고객사와의 충분한 사전 논의를 통해 설정된 LOD 단계에 맞춰 모델링과 텍스쳐 작업을 하고 있기 때문에 시스템에 대한 부하나 그로 인한 퍼포먼스 저하에 대한 우려를 최소화할 수 있습니다.
3단계: 텍스쳐링
이어서, 형태만 있는 3D 매쉬 데이터에 색과 재질감을 주어 생동감을 부여하는 단계입니다. 3D 스캔 단계에서 촬영한 고해상도사진을 이용하여 현실감 있는 텍스처를 적용합니다. 이 과정은 모델의 외관을 실제와 같이 만들어, 최종 사용자가 직관적으로 이해할 수 있도록 도와줍니다.
4단계: 배치 및 레이아웃 (+엔진 작업)
최종 단계인 이 단계에서는 각 부분별로 완성된 3D 에셋을 모아, 실제 환경과 동일하게 구성합니다. 3D 스캔으로 얻은 좌표값과 2D 도면, 사진 등을 이용해 3D 에셋들을 정확하게 배치하죠.
디지털 트윈 솔루션을 제공하는 업체들이 Unity와 Unreal Engine 같은 엔진을 사용하는 추세가 증가하고 있습니다. 이러한 엔진에서는 머티리얼, 쉐이더, 라이팅 등 다양한 시각적 요소를 조정하여, 3D 에셋이 더욱 현실적으로 보일 수 있도록 하고 프로젝트의 시각적 완성도를 최대한 끌어올립니다.
우리는 지금까지 디지털 트윈을 위한 3D 시각화의 네 가지 주요 단계를 살펴보았습니다. 3D 스캔에서 시작해 모델링, 텍스쳐링을 거쳐, 최종적으로 배치 및 엔진 작업에 이르기까지, 이 모든 과정을 통해 미러는 고품질의 시각적 결과물을 만들어내며 많은 고객들의 디지털 프로젝트를 성공적으로 지원해왔습니다. 🙌
비용 안내
마지막으로, 많은 분들이 궁금해 하실 비용 정보를 안내드립니다. 아래 표는 견적 기준에 따른 기본 비용을 보여주며, 프로젝트의 세부 사항에 따라 실제 비용은 달라질 수 있습니다.
| 3D 스캐닝 | 3D 모델링 | 텍스쳐링 | 배치 및 레이아웃 (+엔진 작업) |
|
| 견적 결정 요소 | 1. 정밀 측정 필요 여부 2. 공간의 크기 및 복잡도 |
1. 퀄리티 기준 (LOD) 2. 모델링 난이도 및 복잡도 |
1. 퀄리티 기준 (LOD) 2. 텍스쳐 난이도 및 복잡도 |
1. 공간의 크기 및 복잡도 |
| 기본 견적 | 광대역 Lidar 스캔 - 300만원 메타포트/DSLR - 200만원 |
메인 프랍 - 높은 퀄리티: 100만원 - 중간 퀄리티: 70만원 - 낮은 퀄리티: 40만원 기타 프랍 - 20만원 |
메인 프랍 - 높은 퀄리티: 40만원 - 중간 퀄리티: 30만원 - 낮은 퀄리티: 20만원 기타 프랍 - 10만원 |
레이아웃 - 150만원 엔진 작업 - 200만원 |
| └ 견적 기준 | 50~70평 | 모델링 난이도 및 복잡도 중간 | 텍스쳐 난이도 및 복잡도 중간 | 50~70평 |
* CAD 데이터 최적화 비용은 데이터 상태 확인 후 확정될 수 있습니다.
더 자세한 견적이나 추가 상담을 원하시면 언제든지 미러 채널톡 으로 문의해 주세요. 저희 전문 팀이 친절하게 상담해 드리고, 프로젝트에 최적화된 솔루션을 제안해 드리겠습니다. 👍
